双层圆筒筛是一种在多个行业中广泛应用的筛分设备，尤其在玉米加工、矿石处理、建筑垃圾回收等领域发挥着重要作用。以下是对双层圆筒筛的详细解析：

一、结构组成

双层圆筒筛主要由筛壳体、筛筒及传动部分构成：

• 筛壳体：由型钢与铁板焊接而成，为筛筒提供稳固的支撑和保护。

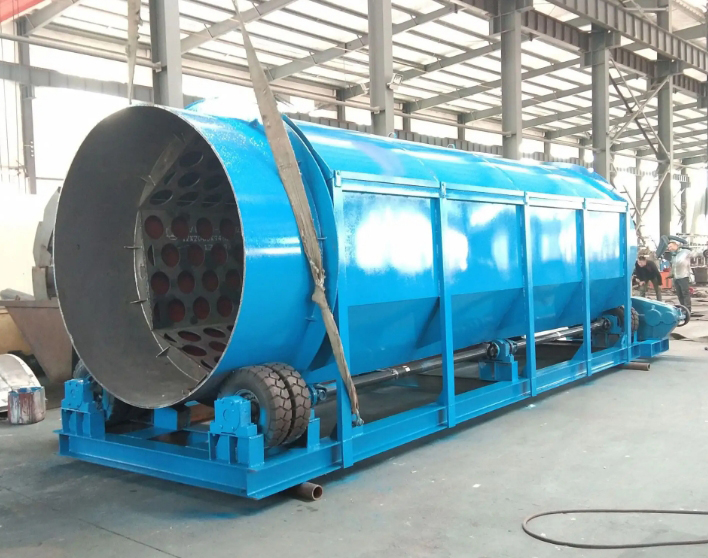

• 筛筒：筛的主体部分，呈圆台形，分内外两层筛面。内层筛面的筛孔孔径从小端开始依次粉为大、中、小三段，以适应不同大小的物料筛分需求。
• 传动部分：主要由转动万向节、电机及变速机构组成，为筛筒提供旋转动力。

二、工作原理

双层圆筒筛的工作原理主要基于物料颗粒和杂质颗粒的大小差异，通过筛筒的旋转和内外层不同孔径的筛网来实现物料的筛选和杂质去除：

1. 进料与初步筛选：物料从进料口进入内筛筒，随着筛筒的旋转，较大的杂质（大杂）因无法通过内筛网的孔径而被筛选出来，并从大杂口排出。
2. 二次筛选：小于内筛网孔径的物料进入外筛筒，此时更小的杂质（细杂）在旋转的筛筒作用下，通过外筛网的孔径流入小杂斗，并从小杂口排出。
3. 净粮排出：经过筛选的净粮从出粮口排出，得到清洁的物料。

此外，双层圆筒筛还配备了磁选和吸风系统（部分型号），用于清除铁磁性杂物和粉尘，进一步提高物料的清洁度。

三、特点与优势

1. 筛分：双层圆筒筛采用双层筛网设计，能够同时实现大杂和细杂的分离，提高筛分效率。
2. 清洁度高：通过磁选和吸风系统的辅助，能够清除物料中的铁磁性杂物和粉尘，保证物料的清洁度。
3. 结构紧凑：双层圆筒筛设计紧凑合理，占地面积小，便于安装和维护。
4. 操作简便：设备自动化程度高，操作简便快捷，能够大大降低人力成本。

四、应用领域

双层圆筒筛广泛应用于以下领域：

• 农业加工：如玉米加工、杂粮清理等，能够去除原料中的杂质，提高产品质量。
• 矿业：用于矿石的初步筛分和分级，为后续处理提供合格的原料。
• 建筑垃圾回收：对建筑垃圾进行分类处理，回收可再利用的材料。
• 其他行业：如化工、冶金、水泥等领域中的物料筛分和分级。
